全焊接換熱器以無墊片、全金屬密封、耐高溫高壓、零泄漏為核心特征，廣泛應用于石油化工、能源、冶金、制藥、LNG 等嚴苛工況領域。按照結構形式、流道設計、安全等級及工藝用途，行業內將全焊接換熱器劃分為以下五大主流類型，各類別在結構特點、適用介質與場景上差異明顯，可滿足不同工藝需求。

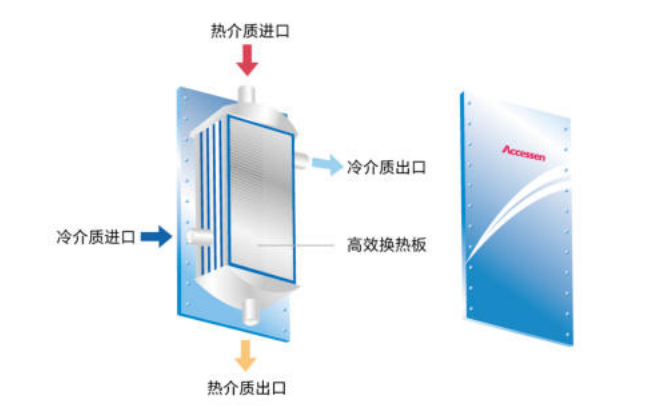

（一）標準型全焊接板式換熱器（A-BLOC六面可拆）

標準型是全焊接換熱器中最基礎、應用最廣的主力機型，由波紋板片經激光或等離子焊接成型，形成兩組獨立封閉流道，整體結構緊湊、換熱效率高，部分采用六面可拆框架設計，便于后期維護檢修。

· 核心特點：無墊片密封、承壓可達4.0–8.0MPa、耐溫-196℃～550℃、傳熱系數為管殼式的3–5 倍。

· 適用場景：清潔介質的高溫高壓換熱，如蒸汽冷凝、熱油換熱、溶劑回收、區域供熱、工業冷卻、余熱回收等常規嚴苛工況。

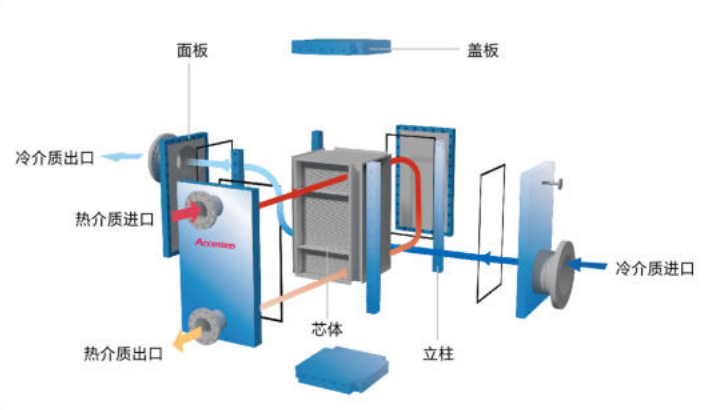

（二）寬流道全焊接板框式換熱器（AWD)

專為含顆粒、纖維、漿狀、高黏度、易結垢、易堵塞介質設計，通過加大板片間距、優化流道結構，在保持高效換熱的同時，大幅降低堵塞風險，是復雜介質工況的專用機型。

· 核心特點：流道寬敞、抗堵性強、可在線清洗、不易結垢，兼顧高效與耐用性。

· 適用場景：造紙黑液、污水處理、生物發酵、制糖、印染、渣油 / 蠟油冷卻、高黏度廢水余熱利用等。

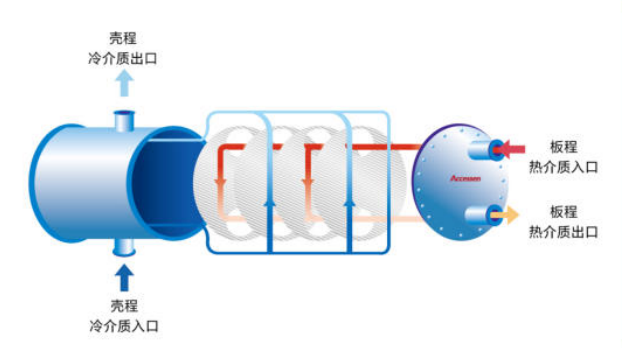

（三）板殼式全焊接換熱器(AWPS)

屬于板式與管殼式復合型高效設備，外部為圓筒形承壓殼體，內部為焊接板束，兼具板式高效傳熱與管殼式高承壓、抗沖擊、耐水錘的優勢，是大型化、高負荷工況的優選方案。

· 核心特點：殼程承壓更強、耐壓力沖擊、流道寬敞、適配大流量、耐高溫可達500℃以上、穩定性突出。

· 適用場景：大型石化再沸器、天然氣集輸大站換熱、冶金高溫煙氣換熱、大型機組余熱回收、高雜質流體換熱等。

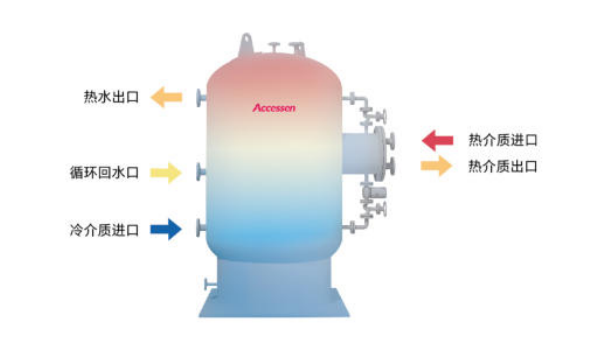

（四）容積式板式換熱器(AHWV)

由儲水罐、外置換熱器及內部循環水泵構成，核心換熱單元為不銹鋼波紋板片束（替代傳統換熱管），板片經自動焊接成型。融合了板式換熱技術與傳統容積式結構，是專為生活熱水系統打造的高效換熱裝置。

· 核心特點：以板片束替代換熱管，既解決了結垢與軍團菌滋生問題，又通過板式技術實現了高效換熱，同時保留了容積式產品的儲熱功能，實現了“換熱效率 + 供水穩定性 + 衛生安全” 的三重提升。

適用場景：生活熱水系統：高端住宅、酒店賓館、公共設施（學校、醫院、體育館）、醫藥生命科學、電力能源、工業企業等對供水穩定性與衛生性有高要求的場所。

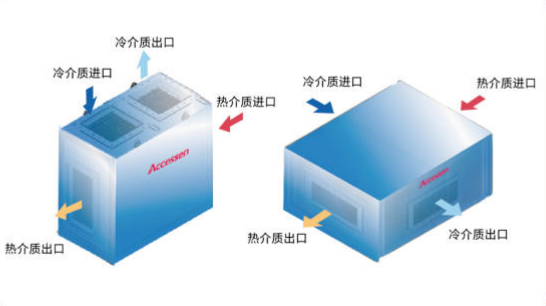

（五）全焊接板式氣氣換熱器(AWK)

以不銹鋼圓形窩狀板片為核心傳熱元件，板片規則凸起結構可強力擾動煙氣介質，低雷諾數下即可形成湍流，大幅提升換熱傳熱效率。

· 核心特點：采用模塊化設計，可按項目工況自由組合多組模塊，靈活適配各類換熱需求與特殊結構安裝要求。每組換熱芯體由多塊專用板片拼裝組成：板片兩兩對焊形成一側介質通道，另一側依靠鼓泡波紋成型獨立流道；通過專業流道布局設計，可實現多種流體流向組合，完美適配氣氣換熱工況。

· 適用場景：廣泛用于工業廢氣余熱回收，利用高溫廢氣預熱催化氧化新風、助燃空氣等，實現熱量循環利用，節能降耗、減少能源浪費。

按焊接工藝補充分類（技術選型參考）

1. 激光焊接型：焊縫窄、熱影響小、承壓高，適合高壓、有毒、易燃易爆介質。

2. 等離子焊接型：焊接強度高、變形小，適配中高壓通用工況。

3. 真空全焊型：結構極致緊湊，多用于制冷、熱泵、小型低溫機組，不可拆卸。

全焊接換熱器已形成標準型、寬流道型、容積式、板殼式、半焊接式五大成熟類型，覆蓋從清潔介質到復雜雜質、從常規工況到極端高溫高壓、從通用工業到衛生安全級的全場景需求。在實際選型中，可根據介質清潔度、黏度、含雜情況、溫度壓力等級及安全要求，精準匹配對應類型，實現高效、安全、長周期穩定運行。
